三相不平衡調節裝置

2021-09-01

宇諾新品|三相不平衡調節裝置






三相負荷不平衡問題概述

三相電流不平衡度是衡量電網質量好壞的重要指標,電網質量的好壞直接決定了用戶的用電質量,其重要程度不言而喻。



低壓配電網用電負荷比較復雜,并且多為單相負荷,雖然在臺區建設時已經將負荷均衡分配到A、B、C三相上,但由于用戶用電習慣和負荷的隨機性,實際上負荷并不能達到均衡分配,這是三相負荷不平衡問題的根源所在。



三相負荷不平衡造成的危害



造成配電變壓器和線路損耗增加配電變壓器在三相負荷嚴重不平衡運行時會產生較大的零序電流,零序電流產生的零序磁通將使變壓器產生額外的鐵損而發熱,嚴重時會燒毀配電變壓器。產生零序電流通過中性線,帶來附加損耗,嚴重時會燒毀中性線。
重載相供電電壓質量大大下降引起系統中性點偏移,重載相末端電壓偏低,導致部分負荷無法正常工作。

造成配電變壓器的出力降低,電能轉換效率下降

變壓器繞組結構是按三相負荷平衡工況下設計的,其每組繞組結構性能一樣,所配置的每相額定容量是相等的。



配電變壓器所允許的最大出力值受到三相負荷中最大一相限制,在三相不平衡運行時,負荷輕的一相就會出現富余容量,影響整個配變的出力狀況。配電變壓器三相負荷不平衡越嚴重,其出力減少就會越多。



最終造成配電變壓器無法達到額定輸出值,備用容量亦相應減少。



傳統解決方案vs宇諾解決方案



傳統的解決方案是通過人工將負荷均衡分配到三相上,但負荷具有隨機性大的特點,往往在人工調整后不久又會出現三相負荷不平衡的情況



宇諾積極響應國家“碳中和、碳達峰”的指導思想,研發了一款三相不平衡調節裝置。裝置通過控制算法實時將負荷均衡分配到A、B、C三相上,達到低壓線路三相負荷平衡分配的目的。從三相負荷不平衡問題的根源上出發,降低了三相電流不平衡度,解決了三相負荷不平衡問題。




三相不平衡調節裝置

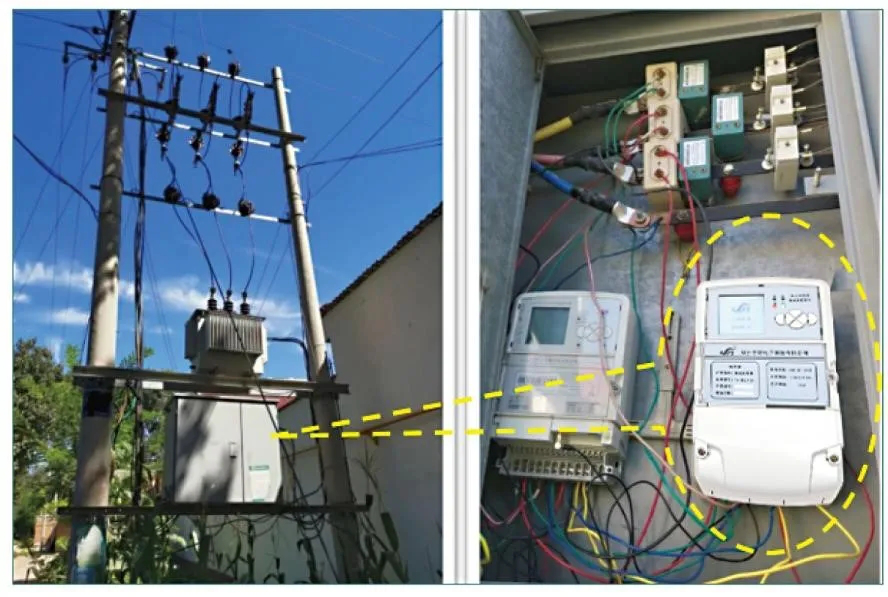

三相不平衡調節裝置由1只安裝在變壓器輸出端的主控器和若干只安裝在負荷側的換相開關組成。主控器實時采樣計算三相電壓、三相電流、中性極電流、三相有功功率、無功功率、視在功率、功率因數以及三相電流不平衡度等電能數據。



當三相電流不平衡度超過設置的閾值時,主控器進入換相調節策略運算模式,在得到最優換相策略后向各個換相開關發送相應的換相指令,從而使三相負荷處于基本平衡狀態。





產品優勢

01電氣、機械雙連鎖,不存在相間短路的現象



02復合型開關,涌流小,開關壽命長



03換相斷電時間小于10ms



04可將數據上傳到云端,方便運維



05集成塑殼斷路器,具備過載保護功能



06優化設計,產品載流體溫升低
