1.特高頻局放

1）智能局放在線采集裝置

局放在線監測裝置用于接收特高頻傳感器采集的信號數據，可連續實時采集、數字化處理，現場報警等，采集裝置與后臺之間采用無線(lora)或有線方式通訊(RS485)，每臺局放監測裝置可同時采集多個特高頻局放傳感器的數據，具體數量可依據現場情況靈活配置。

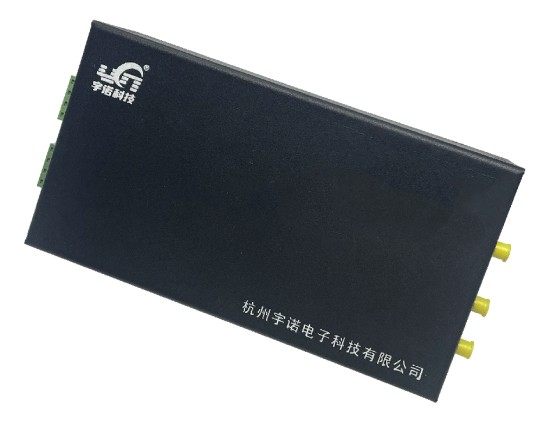

圖1 智能局放在線監測裝置

技術參數：

序號	項目		指標
1	適用范圍		10kV及以上電壓等級開關柜變電站房
2	供電方式		DC12V～24V
3	通訊方式		對下RS485(或無線lora)采集特高頻信息，對上網口和RS485接口上傳數據。
4	信號帶寬（MHz）		300～1500
5	靈敏度（pC）		≥10
6	動態范圍（dB）		≥40dB
7	安裝位置		開關柜儀表室
8	安裝方式		導軌式安裝
9	尺寸		1809852mm
10	環境參數	環境溫度	－40oC～＋85oC
		環境濕度	≦93%
		海拔高度	≦4500m

2）特高頻局放傳感器

局放傳感器依據設定的采樣周期檢測特高頻，并將數據通過RS485(或無線lora)傳輸至局放采集裝置，上傳數據包括地電波相位譜圖數據、超聲波相位譜圖數據及特高頻數據，安裝方式：磁吸式，尺寸：（115x115x52mm）

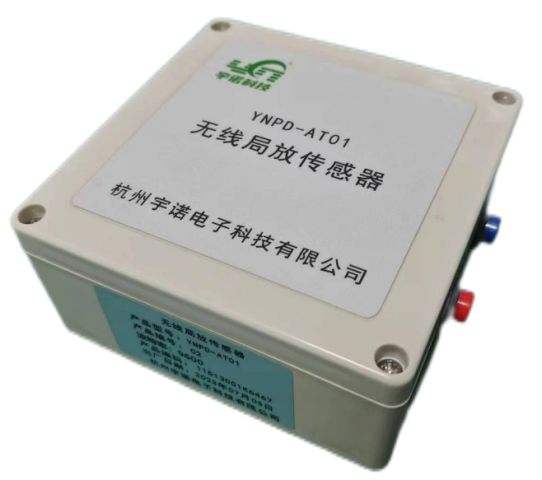

圖2 特高頻局放傳感器

技術參數：

特高頻參數
頻率范圍	300~1500MHz
測量范圍	0～70dB；
靈敏度	1dB
工作溫度	-40～+85℃
工作濕度	5～93%RH
