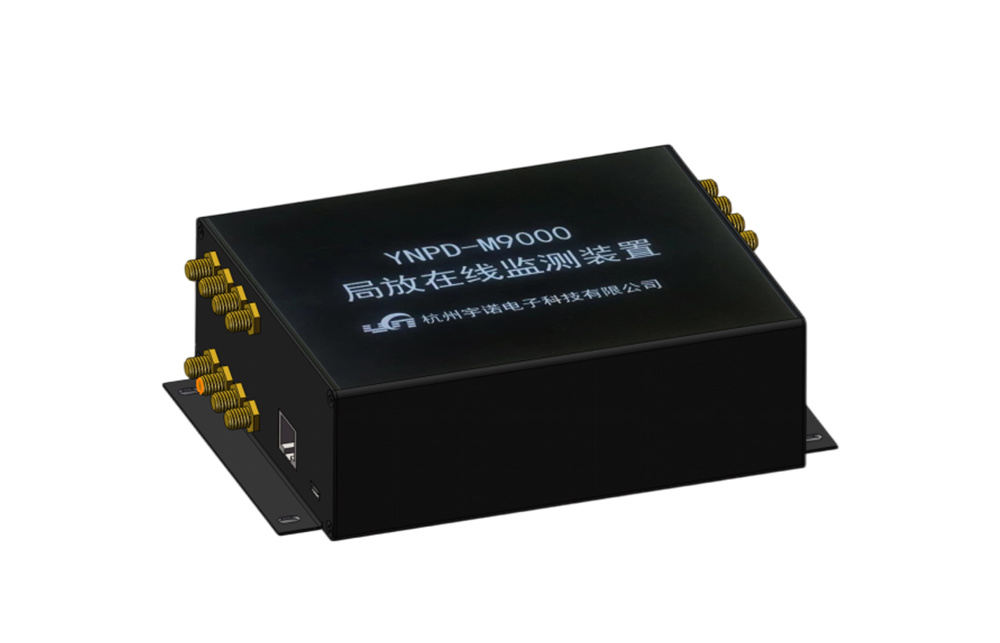

有線局放(二合一)

有線局放(二合一)

  • 所屬分類:有線局放(二合一)

  • 關鍵詞:有線局放(二合一)

技術參數


概述

在環網柜運行過程中,不可避免地受到電、熱、機械和環境等各種因素的影響,絕緣介質不斷劣化,導致運行狀態不佳,甚至發生各種故障,引起局部乃至大面積停電,造成巨大的直接或間接經濟損失。因此,對環網柜進行運行狀態監測便成了一項不容忽視的工作。

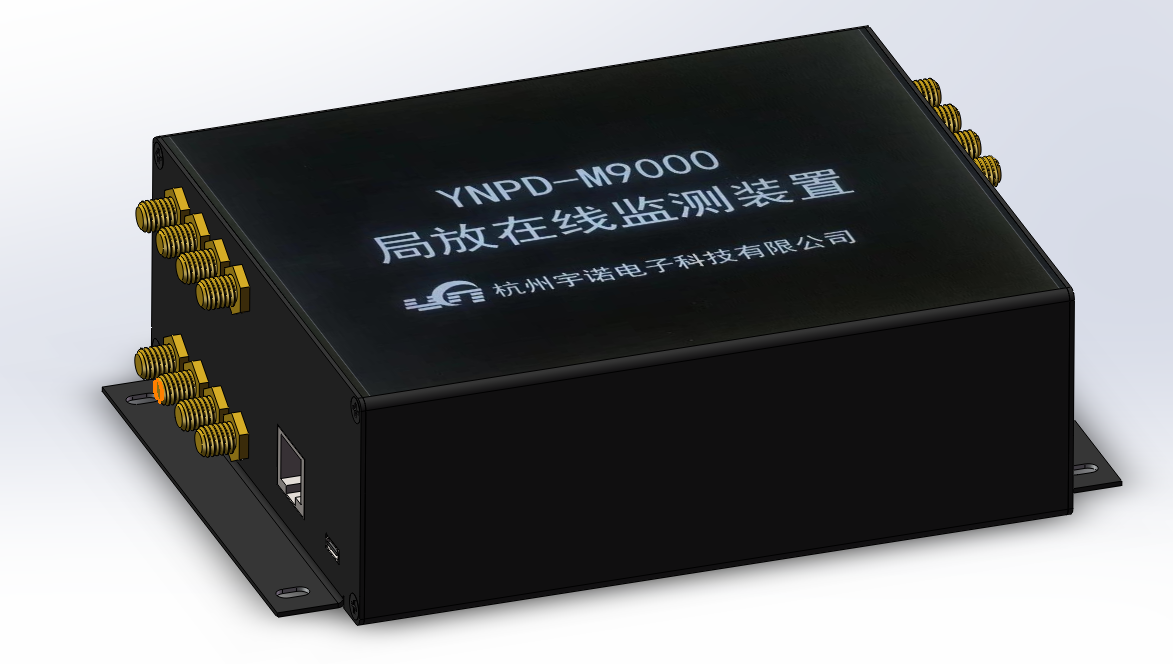

裝置結構介紹

本裝置利用暫態地電壓和超聲波二合一傳感器進行信號耦合,并通過信號線傳輸至局放數據處理終端,進一步通過RS485等方式將數據上傳至數據管理傳輸單元,數據管理傳輸單元可通過無線通訊方式將數據上傳至云服務器,對監測數據實現遠程訪問。傳感器采用局放傳感器(超聲波+暫態低電壓二合一),安裝于環網柜機構室和電纜室之間。

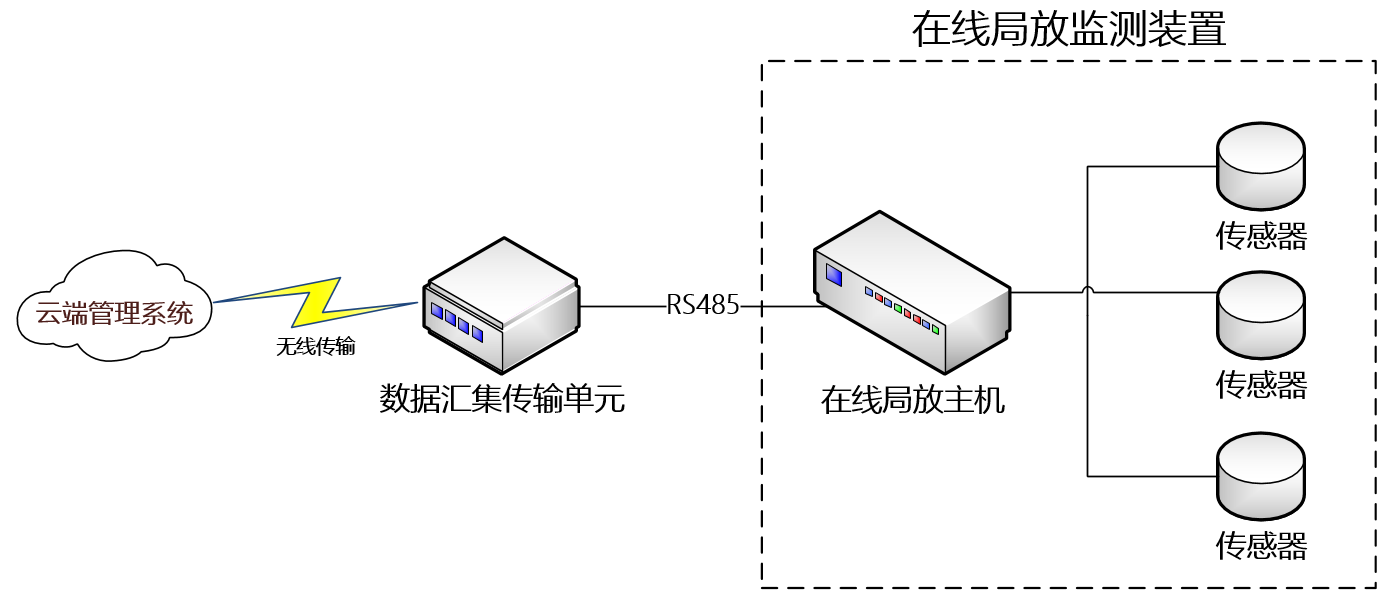

整體結構圖如下所示:


1 整體結構圖

說明:

1、在線局放監測裝置僅為圖中框線內的部分,包括局放主機和傳感器兩個部分;

2、一個主機可以連接1~8個傳感器,如需8個以上監測點需要再增加主機;

3、主機通過485協議向數據傳輸單元報告實時監測結果。

產品功能


技術指標:

序號

項目

指標

1

電源

DC24-48V

2

通訊接口

RS485、USB、以太網

3

數據上傳通信協議

滿足電房智能網關之間的通信和接口協議要求

4

采集間隔

5s,可配置

5

暫態地電壓傳感器

檢測頻帶范圍

3MHz100MHz

6

超聲波傳感器

檢測頻帶范圍

20kHz~60kHz

7

傳感器通道數量

4/8

8

使用壽命

8年

9

尺寸

155*125*50(mm)

10

安裝位置

環網柜二次室內

11

環境溫度

-40℃+80℃

12

海拔高度

≤4500m


技術參數

序號

項目

指標

1

適用范圍

環網柜、中置柜、箱變、電纜分支箱等

2

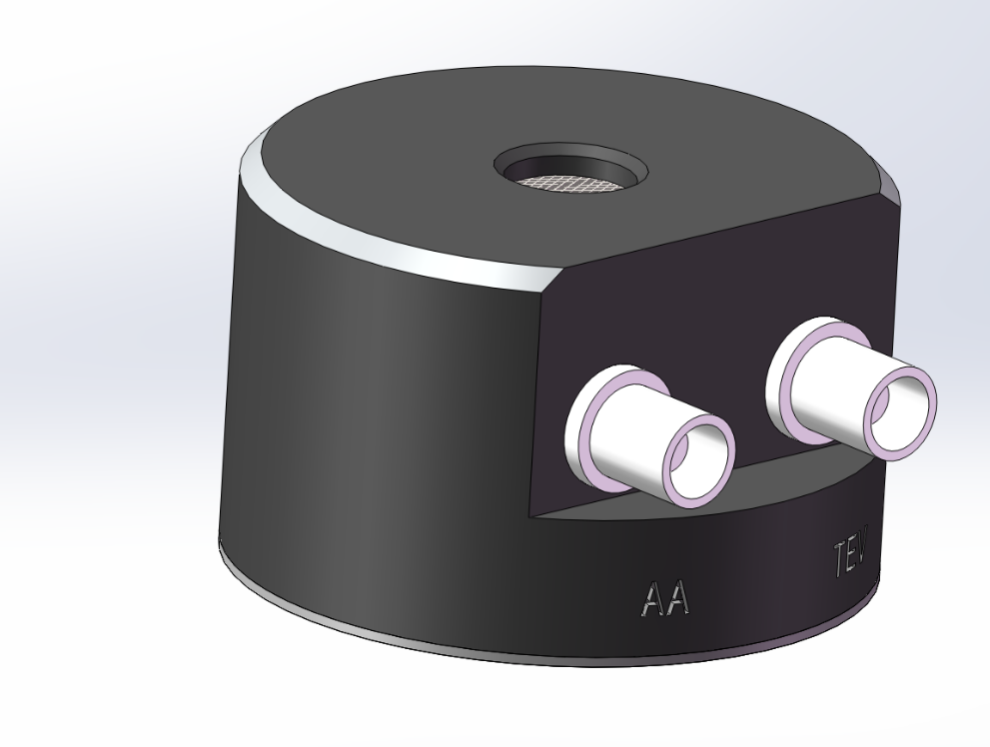

傳感器類型

超聲波傳感器、暫態地電壓傳感器

3

超聲波傳感器

靈敏度

峰值靈敏度不少于60dB(V/(m/s)

檢測頻帶

20kHz~60kHz

測量范圍

0dBμV~60dBμV

線性度誤差

±20%

4

暫態地電壓傳感器

檢測頻帶

3MHz100MHz

測量范圍

0dBmV60dBmV

分辨率

1dB

脈沖計數

脈沖計數誤差不大于±10%

5

線性度誤差

±20%

6

穩定度誤差

裝置連續工作1小時后,注入恒定幅值的脈沖信號時,其響應值的變化不應超過±20%。

7

使用壽命

8年

8

尺寸

65*65*41(mm)

9

安裝位置

環網柜機構室和電纜室之間

離電纜頭的最少安全距離不少于70mm,能有效檢測電纜室內局部放電數據)

10

安裝方式

磁吸式安裝
