產品簡介

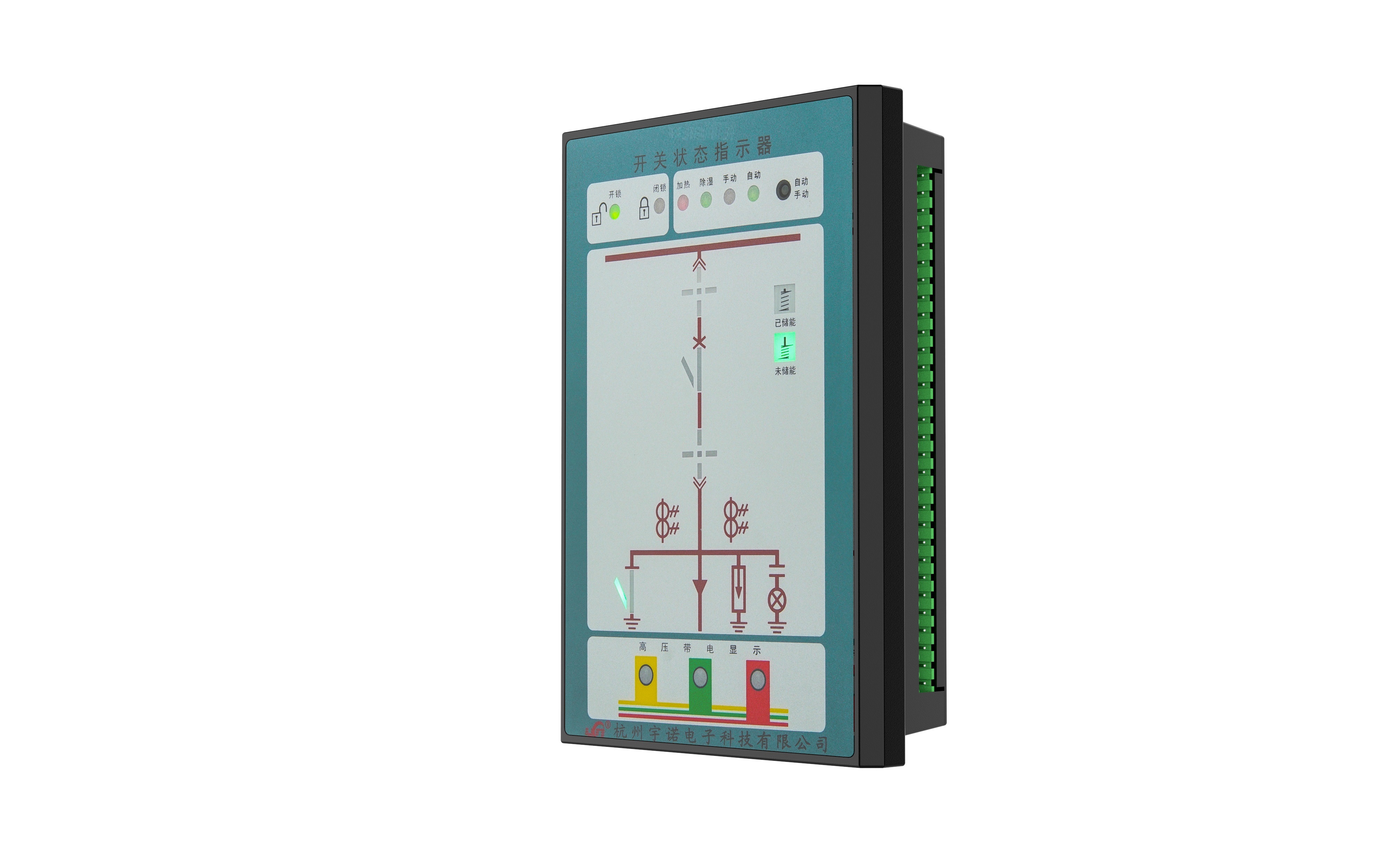

本系列產品根據國家電力行業“五防”的要求開發研制，主要適用于2kV～35kV/50Hz戶內各類高壓電器控制柜的帶電、開關刀閘位置指示及安全閉鎖裝置（設備）。是一種新型多功能、動態模擬指示的自動化設備。它集一次回路模擬圖、斷路器位置，開關狀態、接地刀閘位置、彈簧儲能狀態、高壓帶電指示、閉鎖、自檢和溫、濕度控制等多項功能于一體。裝置方式采用嵌入式，安裝快速方便；用戶選用時只需提供相應一次系統方案圖和功能要求即可。

主要技術指標

1、電源：AC85～265V/DC90～375V  頻率50/60Hz.

2、使用環境：工作環境溫度-25℃～+70℃, 環境相對濕度≤95%RH.、海拔高度≤3000m。

3、模擬指示部分：

A．?dāng)嗦菲鳡顟B(tài)指示：

合閘時，合閘觸點閉合，紅色垂直模擬條亮。

分閘時，分閘觸點閉合，綠色傾斜模擬條亮。

斷路器位置指示：

工作位置觸點閉合時，紅色垂直模擬條亮。

試驗位置觸點閉合時，綠色水平模擬條亮。

B．彈簧儲能指示：

觸點閉合，紅色彈簧符號亮，表示已儲能。

觸點斷開，綠色彈簧符號亮，表示未儲能。

C．接地閘刀位置指示：

觸點閉合，紅色垂直模擬條亮，表示接地刀合閘。

觸點斷開，綠色傾斜模擬條亮，表示接地刀斷開。

注：失電狀態下所有的發光指示均不亮，以上接點信號均來自斷路器的輔助接點。

  4、高壓帶電指示部分（符合《DL/T538-93》規定）:

LED啟輝電壓（KV）：≥15%額定母線電壓

閉鎖啟控電壓（KV）：≥65%額定母線電壓

閉鎖繼電器輸出接點額定容量：AC 220V/5A。閉鎖繼電器動作規律如下:

5、溫、濕度監控部分：兩路凝露，兩路溫度。

工作原理：當前濕度值≥88%RH或?qū)⑿纬赡稌r，對應負載工作（無源）; 當前濕度值≤80%RH時，對應負載停止工作；

升溫型：當前溫度值≤5℃時，對應負載工作（無源），當前溫度值≥15℃時，對應負載停止工作；

降溫型：當前溫度值≥45℃時，對應負載工作（無源），當前溫度值≤40℃時，對應負載停止工作。

★6、高壓帶電自檢功能:

 當主機帶電而三相不帶電時，此時若按下自檢開關，自檢燈亮，三相高壓指示燈同時亮，閉鎖燈亮，電磁閉鎖繼電器斷開。

（注意：高壓帶電時，請斷開自檢開關。）

★7、驗電功能：測試高壓是否帶電。

★8、核相功能：為高壓配電時母聯柜與其它柜體電氣電氣連接時高壓輸入同相效驗使用（不提供核相器）

9、 功耗：≤10W      連續工作壽命：≥30000小時。

10、 強制閉鎖動作壽命：>10000次。

11、 抗電強度：外殼與端子間大于AC3000V。

12、絕緣性能：外殼與端子間大于100MΩ。
