一機多點拓撲圖

2024-08-22

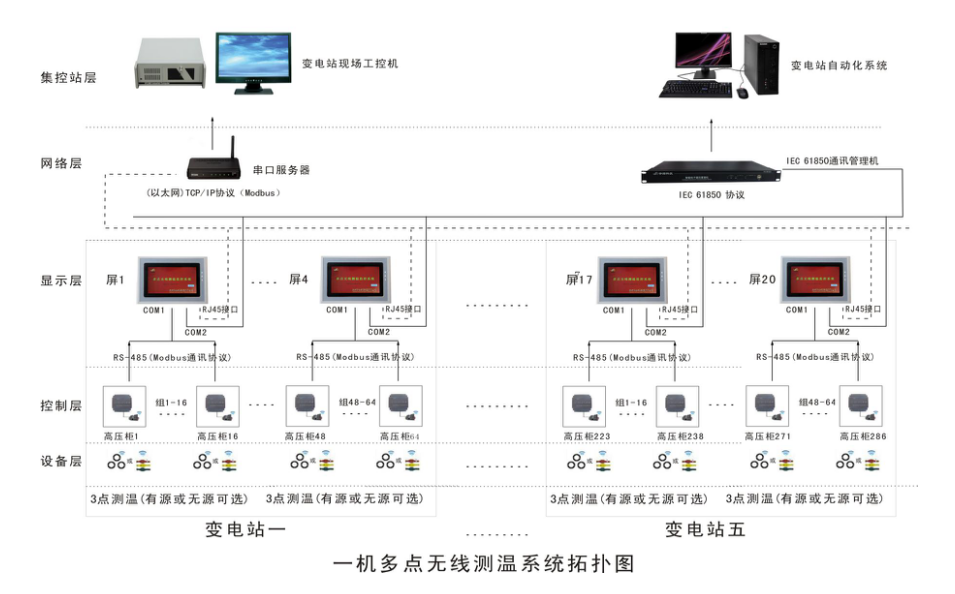

一機多點無線測溫監控系統拓撲圖

無線測溫傳感器安裝在發熱點上(高、低壓母線,電纜搭接頭,斷路器動、靜觸頭或容易發熱便于安裝的位置),將測得的溫度數據通過無線電磁波發送出去;

無線匯聚終端:接收和處理現場數據并轉化為標準的MODBUS協議,轉發到測溫系統顯示主機上。

測溫系統主機:是無線測溫監控系統的信息顯示和數據處理裝置,可同時對多個溫升點進行監測,能直觀顯示所有測溫點溫升變化曲線、實時溫度(液晶觸摸屏顯示)。測溫系統主機通過GPRS或以太網傳送來的現場溫度數據信息至后臺系統,通過測溫系統軟件顯示溫度數據及曲線描繪,方便客戶遠程監控現場監控數據。

后臺測溫系統具有:a.溫度數據監測功能;b.溫度數據曲線描繪;C. 溫度數據記錄功能;d.高溫自動報警功能(聲光報警);e.溫度歷史數據查詢;f.溫度報警記錄查詢;






一機多點無線測溫監控系統拓撲圖

無線測溫傳感器安裝在發熱點上(高、低壓母線,電纜搭接頭,斷路器動、靜觸頭或容易發熱便于安裝的位置),將測得的溫度數據通過無線電磁波發送出去;

無線匯聚終端:接收和處理現場數據并轉化為標準的MODBUS協議,轉發到測溫系統顯示主機上。

測溫系統主機:是無線測溫監控系統的信息顯示和數據處理裝置,可同時對多個溫升點進行監測,能直觀顯示所有測溫點溫升變化曲線、實時溫度(液晶觸摸屏顯示)。測溫系統主機通過GPRS或以太網傳送來的現場溫度數據信息至后臺系統,通過測溫系統軟件顯示溫度數據及曲線描繪,方便客戶遠程監控現場監控數據。

后臺測溫系統具有:a.溫度數據監測功能;b.溫度數據曲線描繪;C. 溫度數據記錄功能;d.高溫自動報警功能(聲光報警);e.溫度歷史數據查詢;f.溫度報警記錄查詢;

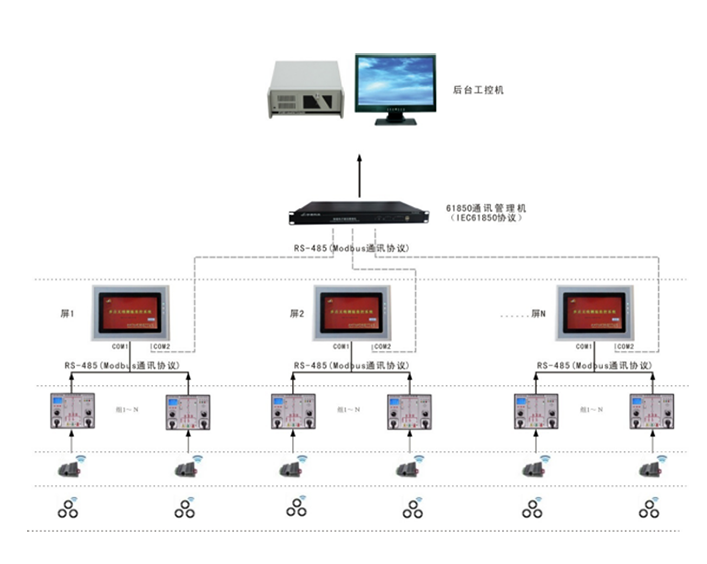

 綜合測顯無線測溫監控系統拓撲圖

無線測溫傳感器安裝在發熱點上(高壓母線,電纜搭接頭,斷路器動、靜觸頭),將測得的溫度數據通過無線電磁波發送出去;

無線數據收發器:接收和處理現場數據并轉化為標準的MODBUS協議,轉發到綜合測顯主機上。

綜合測顯主機:是集智能操控功能于一體的無線測溫監控系統的信息顯示和數據處理裝置(液晶顯示),可同時對多個溫升點(最多12點)進行監測,能直觀顯示所有測溫點實時溫度值。多臺綜合測顯主機通過RS485協議將溫度數據上傳至測溫系統主機,測溫系統主機通過GPRS或以太網傳送來的現場溫度數據信息至后臺系統,通過測溫系統軟件顯示溫度數據及曲線描繪,方便客戶遠程監控現場監控數據。

后臺測溫系統具有:a.溫度數據監測功能;b.溫度數據曲線描繪;C. 溫度數據記錄功能;d.高溫自動報警功能(聲光報警);e.溫度歷史數據查詢;f.溫度報警記錄查詢;





如需了解更多詳情,請致電我司服務熱線:400-700-111
